Systém 2000 - Příklady použití

Devět sekcí

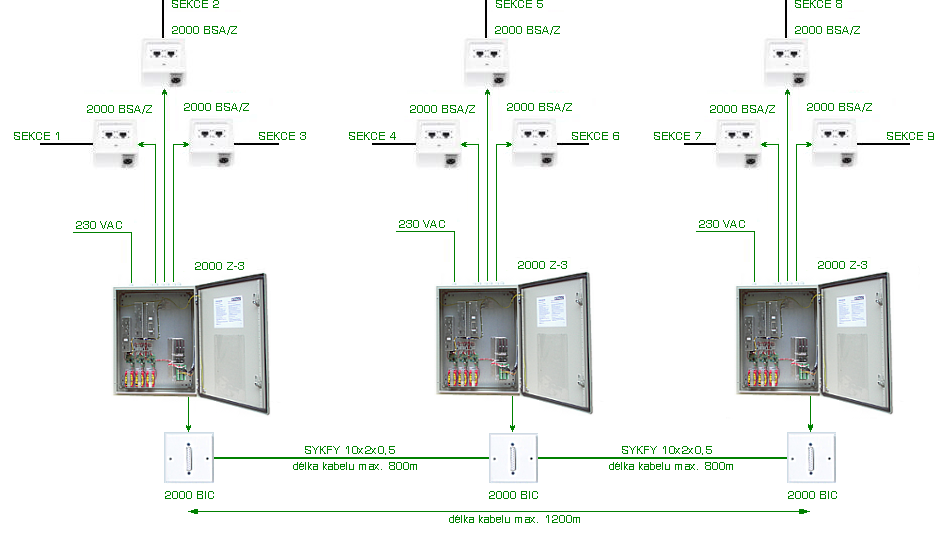

Velký systém s až dvěma sty sedmdesáti stanicemi libovolného typu v devíti sekcích. Systém je napájen třemi zdroji napájení 2000 Z-3 (lze použít libovolnou kombinaci zdrojů 2000 Z-2, 2000 Z-3 a 2000 Z-4). Sekcové kabely zdrojů 2000 Z-3 jsou zapojeny do zásuvek 2000 BSA/Z. V poslední zásuvce nebo stanici v každé sekci je nutno zapojit mezi svorky 3 a 4 zakončovací odpor 470 Ohm. Každý zdroj je připojen BIC kabelem do zásuvky 2000 BIC (BIC kabel je součástí zdroje napájení - musí být uveden v objednávce zdroje včetně čísel sekcí). Zásuvky 2000 BIC jsou navzájem propojeny kabelem SYKFY 10x2x0,5. Maximální délka kabelu mezi dvěma zásuvkami 2000 BIC je 800m. Maximální souhrnná délka kabelu mezi dvěma nejvzdálenějšími zásuvkami 2000 BIC je 1200m.



Devět sekcí



Použité moduly:3 ks
Zdroj napájení 2000 Z-3 (včetně BIC kabelu, pro sekce ...)
 3 ks
Zásuvka vnitřní sběrnice 2000 BIC
 9 ks
Zásuvka 2000 BSA/Z
