Systém 2000 - Příklady použití

Tři sekce

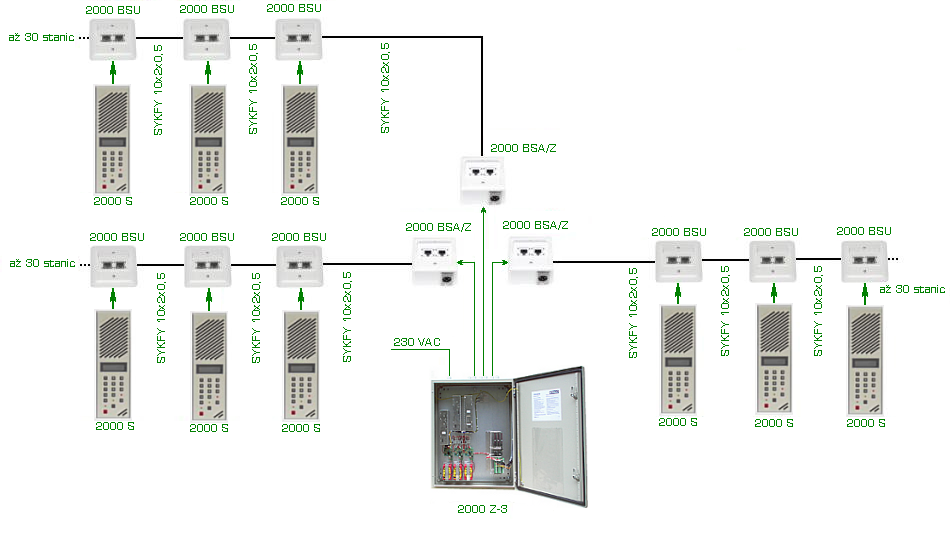

Větší systém s až devadesáti stanicemi libovolného typu (zde na ukázku 2000 S) ve třech sekcích. Systém je napájen zdrojem napájení 2000 Z-3. Sekcové kabely zdroje 2000 Z-3 jsou zapojeny do zásuvek 2000 BSA/Z. V poslední zásuvce nebo stanici v každé sekci je nutno zapojit mezi svorky 3 a 4 zakončovací odpor 470 Ohm.



Tři sekce



Použité moduly:1 ks
Zdroj napájení 2000 Z-3
 až 90 ksStanice libovolného typu (zde na ukázku
2000 S
se zásuvkami
2000 BSU
)
 3 ks
Zásuvka 2000 BSA/Z
